L

Φ150

Φ240

Φ200

8—Φ9

240

490

Φ200

Φ300

Φ260

8—Φ11

300

550

Φ220

Φ320

Φ280

8—Φ11

320

580

Φ250

Φ350

Φ310

8—Φ13

340

600

Φ280

Φ380

Φ340

8—Φ17

380

650

Φ300

Φ400

Φ360

8—Φ17

400

670

Φ350

Φ450

Φ410

8—Φ17

440

670

Φ400

Φ500

Φ460

8—Φ17

500

770

Φ450

Φ550

Φ510

8—Φ17

540

870

Φ500

Φ600

Φ560

8—Φ20

600

890

150×150

240×240

200×200

8—Φ18

240

490

150×200

240×300

200×260

8—Φ18

240

550

200×200

300×300

260×260

8—Φ18

300

550

200×300

300×400

260×360

10—Φ18

300

670

300×300

400×400

350×350

12—Φ14

400

670

400×400

500×500

460×460

16—Φ22

500

770

500×500

600×600

560×560

20—Φ22

600

890

一、 用途 ：葉輪給料機(又稱星形卸灰閥)是機械化，自動控制系統中、均勻連續配料、輸送卸料設備。廣泛應用在冶金、水泥、化工、電力及糧食加工等行業，是控制輸送煤粉、水泥生熟料、谷物類的理想設備。

二、 結構特點 ： 本機主要由電機、減速器，主軸、殼體、葉輪、軸承等部件組成。它具有體積小，重量輕，卸料能力大，維修操作方便等特點。

三、 主要性能與參數

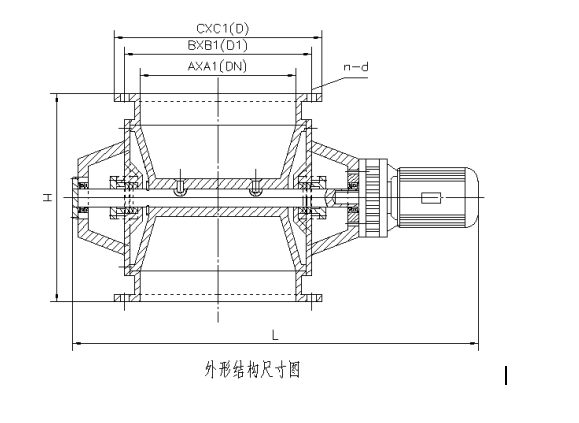

1、 葉輪給料機外形結構見圖1

2、 主要技術性能見表1

3、 主要外形安裝尺寸見表2

四、 安裝使用及維護

1、 本機減速器部份，出廠時均無帶潤滑油，使用時請加注 ：夏天用HL—30#,冬天用HL—20#潤滑油。第一次使用運轉10—15天時須更換新油，正常運轉2—3個月更換一次，其它部位應定期加注更換新油。

2、 使用時應先啟動給料機，然后打開閘閥進行給料，停機時先關閉閘閥待機內物料卸完后，再停機。

3、 運行時如發現電機發熱過高，給料量不均勻或機械系統有異?，F(xiàn)象，應必須立即停機檢查。

主要技術性能         表1

葉輪給料機主要外形連接尺寸      表2
